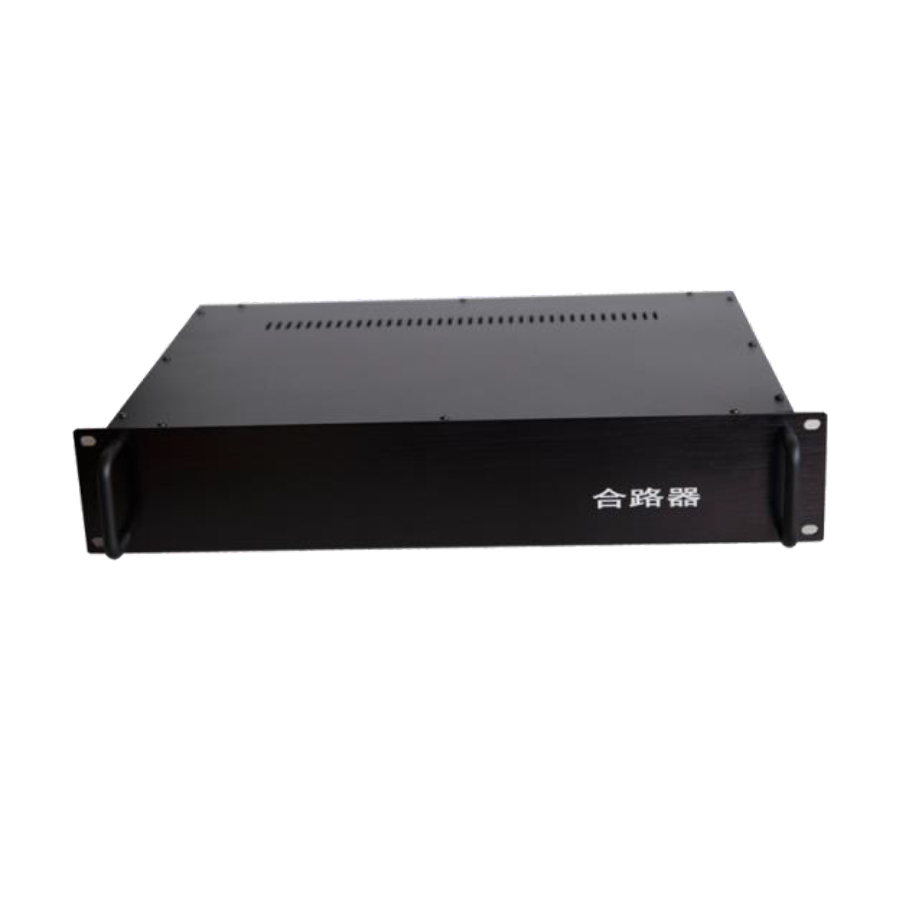

宽带合路器主图
宽带合路器
产品特点：
.信道间隔小于6.25kHz
.宽带5MHz，最高可达到10MHz
.承受100W高功率输入
.隔离度大于55dB或80dB
产品特点：
参数明细
二合路
三合路
四合路
六合路
八合路
频段（MHz）
150、350、400
尺寸（U）
2
2
2
2
4
宽带（MHz）
5
差损（dB）
≤4
≤7.5
≤7.5
≤11
≤11
隔离度（dB）
≥55或80
承载功率（W）
100W
工作温度（℃）
15~35
储存温度（℃）
-40~85
工作湿度
≤95% RH
阻抗（Ω）
50
驻波比
输入
≤1.1
输出
≤1.1
接头类型
N-K
外形尺寸（长.宽.高）（无包装）（mm）
428*300*88
428*300*176
外形尺寸（长.宽.高）（含包装）（mm）
540*400*220（含分路器）
重量（净重）（无包装）
3.7kg
重量（毛重）（含包装）
10kg（含分路器）
